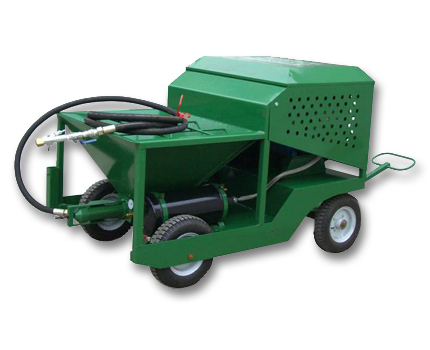

Спреймашина PTJ 120 Машина-распылитель для изготовления синтетического покрытия для беговых дорожек. 1. Основные принципы работы Машина-распылитель для беговых дорожек разработана для нанесения верхнего напыляемого слоя на спортивные покрытия для открытых площадок и закрытых помещений. Для изготовления используется смесь из жидкого материала и твердых гранул, которая тщательно перемешивает и после этого накачивается с помощью насоса в пистолет машины-распылителя. Сжатый воздух, который выходит из компрессора и попадает в пистолет машины-распылителя выходит из него под давлением, выбрасывает струю материала и распыляет смесь по поверхности спортивного покрытия. 2. Строение и функции машины 1) Воздушный компрессор - используется воздушный компрессор поршневого типа малого объема, большой газоемкости, с небольшими перепадами давления, компактный, поддерживающий постоянные обороты, обеспечивающий устойчивую и постоянную подачу газа, необходимую для распыления материала. 2) Бункер – сделан из сварочной стали, окрашен материалом, препятствующим появлению ржавчины. В бункере сохраняется в спокойном состоянии смесь двух материалов – твердого и жидкого при выключенной машине, также эти материалы в бункере непрерывно перемешиваются при включенной машине и перекачиваются насосом в пистолет. 3) Насос – объемный насос, который может перекачивать смесь жидкого и твердого материалов. Его пропускная способность соответствует изменяющейся скорости вращения. Переключение скорости через перемещение рычага шнека обеспечивает плавное изменение скорости работы насоса. 4) Ходовая часть – сделана из сварочной стали. Окраска предохраняет ходовую часть от возникновения ржавчины. На раму одеваются две пары резиновых шин, одна пара на шкивы, регулирующие скорость, одна пара на поворотные колеса. Также на раме размещаются воздушный компрессор, бункер, переключатель скоростей машины, насос и так далее. Перемещения и изменения направления движения легко осуществляются с помощью рукояти. 5) Пистолет – выпускает хорошо перемешанную смесь из твердого и жидкого материала под давлением воздуха и равномерно распределяет струи по физической поверхности покрытия. 3. Технические параметры 1) Воздушный компрессор Давление – 0,8 Мпа Пропускная способность – 1 куб.м. в минуту Мощность – 7,5 кВ 2) Струя и распылительный насос Давление – 0,3 Мпа Пропускная способность – 0,0125 куб.м. в минуту Мощность – 2,2 кВ 3) Объем перерабатываемого материала (емкость) – 120 л 4) Выход материала – 12-15 кг в минуту 5) Вес – 480 кг 6) Внешние параметры (длина * ширина * высота) – 1820*1000*1150 мм
